HC‑05 modülü, Bluetooth V2.0+EDR (Enhanced Data Rate) teknolojisiyle şeffaf bir şekilde seri bağlantı sağlar. Master/slave modları destekleyerek telefon, bilgisayar veya diğer mikrokontrolcüler ile kablosuz haberleşme olanağı sunar.
Teknik Özellikler
- Bluetooth Standardı: V2.0+EDR, 2.4 GHz ISM bandı
- İletim Gücü: Sınıf 2, +4 dBm; Alıcı Hassasiyeti: −80 dBm (tipik)
- UART Arayüzü: 3.3 V TTL; veri modunda 9600 bps, komut modunda 38400 bps
- Giriş Gerilimi: 3.3–5 V; dahili regülatörlü
- Akım Tüketimi: Bekleme ≤2.5 mA, Ölçüm sırasında ≈30–40 mA
- Cihaz Modları: Data Mode & AT Komut Modu (KEY pini ile)
- Bağlantı Aralığı: ~10 m açık alanda
- Çalışma Sıcaklığı: −20 °C – +75 °C
Datasheet
HC‑05 Bluetooth Modül Datasheet (PDF)
Paket İçeriği

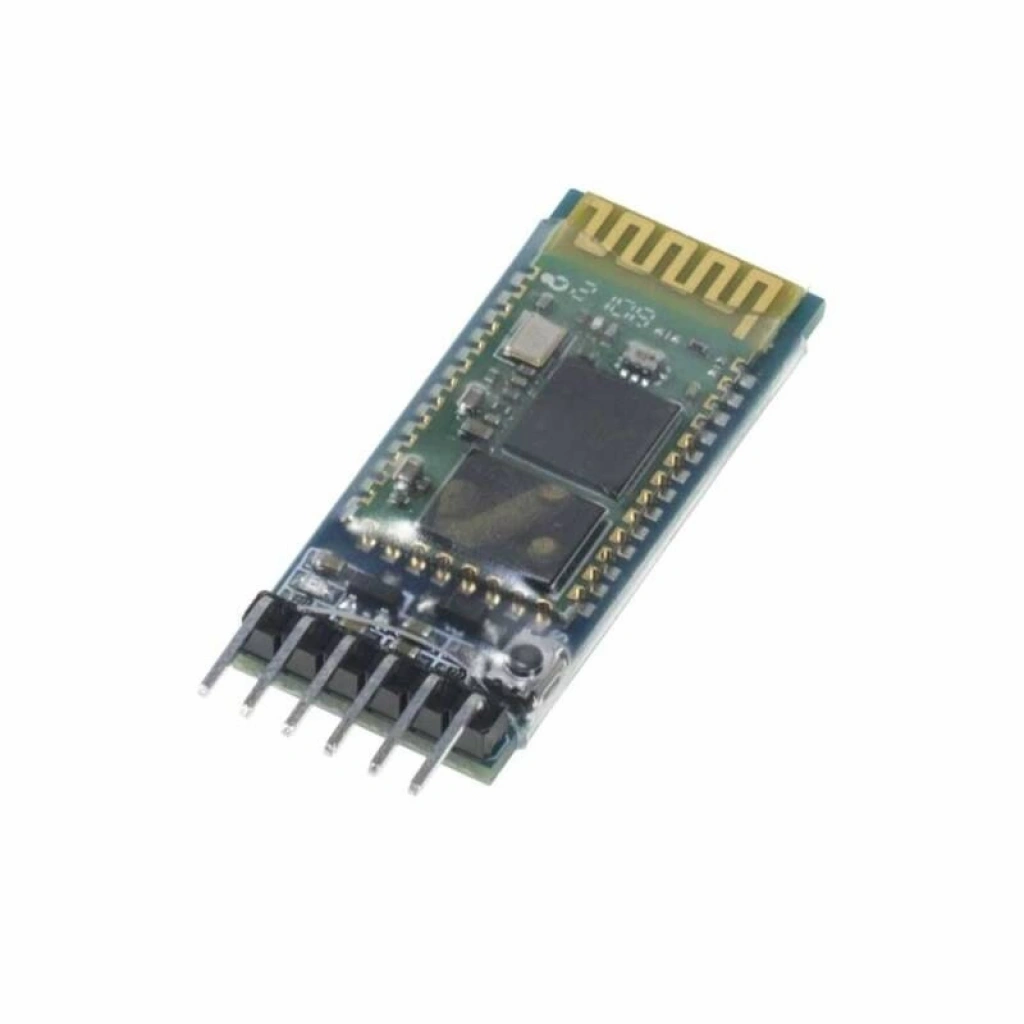

- 1 adet HC‑05 Bluetooth modül kartı (6 pin: EN, VCC, GND, TX, RX, STATE)
- Header (erkek) lehimlenmiş
- Kilitli şeffaf poşet ambalaj
